Механизмы и приводы ролеты

Механизмы и приводы ролеты находящиеся в длительной и интенсивной эксплуатации нуждаются в регулярных технических осмотрах и выполнении сервисных работ таких как техническая диагностика роллетов и ремонт ролет планово предупредительный, или планово-профилактический ремонт ролетов с целью продления расчетного срока эффективной эксплуатации ролеты.

В частности, надежно работающие механизмы блокировки, а также замки на ролеты и механизмы запирания устанавливаемые на роллетное полотно, определяют защитные потребительские качества роллетной системы в целом с учетом её принадлежности к соответствующему фукционально-конструктивному типу механических или электромеханических приводов рольставен.

На этой странице в ознакомительных целях, в частности для выполнения контроля над ходом выполнения сервисных работ таких как техническая диагностика ролетов или ремонт ролет планово предупредительный, опубликованы схемы сборки роллеты с различными типами механизмов приводов, а также механизмов запирания и блокировки защитных рольставен.

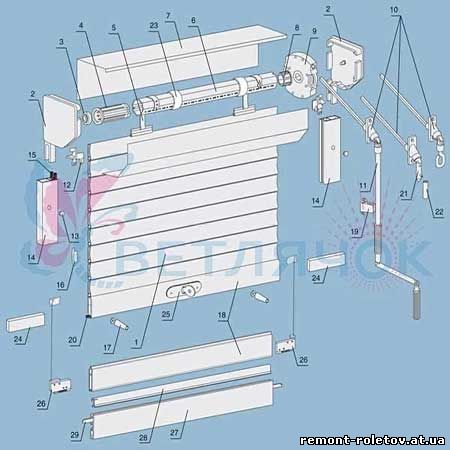

Карданная передача и механизм подъема полотна ролеты. Схема сборки 1

1. Профиль.
2. Крышка боковая.
3. Подшипник.
4. Втулка.
5. Держатель ламели.
6. Вал восьмиугольный.
7. Короб алюминиевый.
8. Втулка под редуктор.
9. Редуктор.
10. Карданная передача.
11. Вороток.
12. Направляющий элемент.
13. Пробка для крепежных отверстий.
14. Направляющая.
15. Уплотнитель для направляющей.
16. Заглушка боковая.
17. Стопор.
18. Планка нижняя для замка или автозамка.
19. Клипса для воротка.
20. Уплотнитель для нижней планки.
21. Штифт приводной.
22. Втулка приводная.
23. Кольцо амортизационное.
24. Пластина ригельная.
25. Замок ригельный.
26. Автоматический замок.
27. Планка нижняя для замка или задвижки.
28. Соединительный профиль.
29. Задвижка.

Инерционный или редукторный механизм (для шнура) подъема полотна ролеты. Схема сборки 2

1. Профиль.
2. Крышка боковая.
3. Подшипник.
4. Втулка.
5. Держатель ламели.
6. Вал восьмиугольный.
7. Короб алюминиевый.
8. Шкив с втулкой.
9. Шнур.
10. Ролик для шнура.
11. Кассета инерционная для шнура.
12. Направляющий элемент.
13. Пробка для крепежных отверстий.
14. Направляющая.
15. Уплотнитель для направляющей.
16. Заглушка боковая.
17. Стопор.
18. Планка нижняя для замка или автозамка.
19. Уплотнитель для нижней планки.
20. Кассета редукторная для шнура.
21. Ручка для кассеты редукторной.
22. Направляющая.
23. Кольцо амортизационное.
24. Пластина ригельная.
25. Замок ригельный.
26. Автоматический замок.
27. Планка нижняя для замка или задвижки.
28. Соединительный профиль.
29. Задвижка.

Редукторный механизм (для стального троса) подъема полотна ролеты. Схема сборки 3

1. Профиль.
2. Крышка боковая.
3. Подшипник.
4. Втулка.
5. Держатель ламели.
6. Вал восьмиугольный.
7. Короб алюминиевый.
8. Шкив стальной с втулкой.
9. Трос стальной.
10. Корпус для ролика.
11. Направляющая для троса.
12. Направляющий элемент.
13. Пробка для крепежных отверстий.
14. Направляющая.
15. Заглушка боковая.
16. Стопор.
17. Планка нижняя для замка или автозамка.
18. Защитный кожух стального троса.
19. Редукторная кассета для троса.
20. Ручка для редукторной кассеты.
21. Уплотнитель для нижней планки.
22. Уплотнитель для направляющей.
23. Кольцо амортизационное.
24. Пластина ригельная.
25. Замок ригельный.
26. Автоматический замок.
27. Планка нижняя для замка или задвижки.
28. Соединительный профиль.
29. Задвижка.

Электрический механизм подъема полотна ролеты. Схема сборки 4

1. Профиль.
2. Крышка боковая.
3. Подшипник.
4. Втулка.
5. Блокирующий механизм.
6. Вал восьмиугольный.
7. Короб алюминиевый.
8. Электропривод.
9. Плитка крепления эектропривода.
10. Электропроводка.
11. Выключатель.
12. Дистанционное управление.
13. Минипульт.
14. Направляющий элемент.
15. Пробка для крепежных отверстий.
16. Направляющая.
17. Заглушка боковая.
18. Стопор.
19. Планка нижняя.
20. Уплотнитель для нижней планки.
21. Уплотнитель для направляющей.

Защитные роллеты на данной схеме комплектуются электроприводами торговых марок «ELERO» (Германия), «SOMFY» (Франция) и внутривальные электроприводы MOSEL (Турция) со встроенным радиоприемником. Электроприводы на роллеты соответствуют массе роллетного полотна.

Пружинный механизм подъема полотна ролеты. Схема сборки 5

1. Профиль.
2. Крышка боковая.
3. Подшипник.
4. Втулка.
5. Держатель ламели.
6. Вал восьмиугольный.
7. Короб алюминиевый.
8. Пружинный механизм.
9. Плитка крепления пружинного механизма.
10. Направляющий элемент.
11. Пробка для крепежных отверстий.
12. Направляющая.
13. Заглушка боковая.
14. Ручка для планки.
15. Планка нижняя для замка или автозамка.
16. Уплотнитель для нижней планки.
17. Уплотнитель для направляющей.
18. Кольцо амортизационное.
19. Пластина ригельная для замка.
20. Замок ригельный.
21. Планка нижняя для замка или задвижки.
22. Соединительный профиль.
23. Задвижка.
